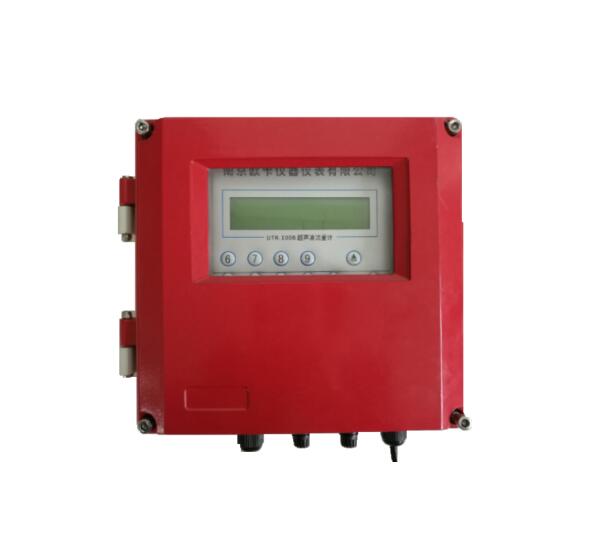

產品名稱：UTK-100B超聲波流量計
產品簡介：UTK-100B外夾式超聲波流量計集本公司十多年專業生產制造超聲波流量計的技術與經驗，采用TI的MFP430FG4618低功耗單片機，是性能高、價格低、可靠性好、功能強大的全新超聲波流量計產品。產品無論在測量精度、測量穩定性、通訊協議、使用方便性等方面都較原超聲波流量計有了很大的提高。同時實現了生產過程中元器件參數無調整化，生產工藝更簡單更適用，產品一致性更加優良，從而保證每一臺出廠產品都達到***佳使用性能。

產品簡介
產品參數
選型說明
產品圖片

歡迎您使用我公司研制生產的UTK-100B外夾式超聲波流量計（下稱流量計）。

UTK-100B外夾式超聲波流量計集本公司十多年專業生產制造超聲波流量計的技術與經驗，采用TI的MFP430FG4618低功耗單片機，是性能高、價格低、可靠性好、功能強大的全新超聲波流量計產品。

產品無論在測量精度、測量穩定性、通訊協議、使用方便性等方面都較原超聲波流量計有了很大的提高。同時實現了生產過程中元器件參數無調整化，生產工藝更簡單更適用，產品一致性更加優良，從而保證每一臺出廠產品都達到***佳使用性能。

一、概　述

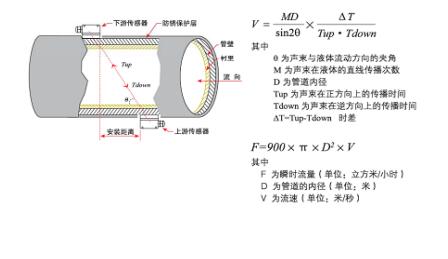

§1.1工作原理

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接收聲波所需的時間******相同（***一可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。其關系符合下面表達式：

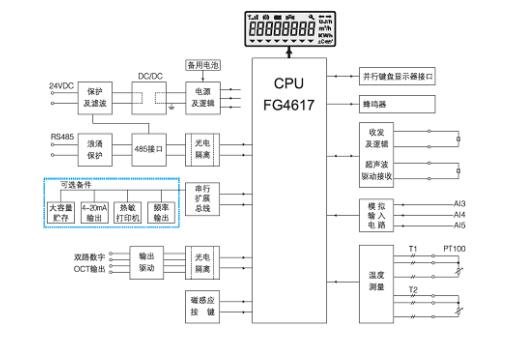

§1.2 主板電氣原理框圖


§1.3產品特點

UTK-100B外夾式超聲波流量計除具有******產品一般的使用功能外，同時還兼有以下特點：

(1) 每個周期采樣次數提高到了128次，測量結果更穩定，能夠滿足絕大多數清水和污水以及多種化學液體的流量測量需求，大幅減少不良的檢測環境對測量結果的干擾。

(2) 使用了電氣隔離的直流電源供電，使主機可靠性和抗干擾性大大提高。對于現場無電源的情況，用戶可以選用15W的太陽能電池板配接24V/30AH鉛酸電池組，并可以實現連續一周時間陰天的連續供電。

(3) 測量主機板上都帶有標準的隔離RF-485接口，能夠同時支持MODBUS，M-BUS兩種標準協議，并******兼容原超聲波流量計的通訊協議及公司生產的多種流量計水表協議。

(4) 測量主板上都帶有一個串行擴展總線接口，用戶可以選用各種功能擴展模塊進行功能擴展。可擴展功能有4～20mA電流環輸出、頻率信號輸出、大容量數據記錄、熱敏打印機等功。

(5) 主板具有兩路三線制PT100鉑電阻輸入電路，接入鉑電阻就成為一個完整的超聲波熱量計。同時增加了溫差靈敏度功能，防止長期低流速或者低溫差時熱量的無效累積。

(6) 主板具有三路模擬輸入回路。可輸入壓力、液位等物理量，作為簡易RTU使用。

(7) 軟件操作窗口增加了一個故障計時器（位于菜單M+9），當儀表不能正常計量時，時間值就會增加。

(8) 具有多達8種不同的語言界面供客戶選擇使用。

項目		性能、參數
主機	準確度	1.0%
	重復性	0.2%
	***大流速	6m/s
	測量周期	500ms（每秒2次，每個周期采集128組數據）
	測量原理	超聲波時差原理，4字節IEEE754浮點運算
	顯示接口	可連接2×10背光型漢字或者2×20字符型液晶顯示器
	操作	外接16鍵輕觸鍵盤以及PC計算機設參軟件
	輸入	3路4~20mA輸入可選，準確度0.1%，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用。
		兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法）
	輸出	電流信號（可選模塊）：4~20mA，阻抗600Ω浮空，準確度0.1%。頻率信號（可選模塊）：1~9999Hz之間任選，OCT輸出。脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出（其中1路脈沖寬度6~1000mF間可編程，默認200mF）。報警信號：雙路OCT輸出，可選近20種源信號。數據接口：隔離RF485串行接口。
	通訊協議	MODBUS協議、MBUS協議、FUJI擴展協議（兼容匯中公司流量計及水表通訊協議），推薦使用MODBUF-RTU協議或者MODBUS-ASCII協議
	其它功能	自動記憶前64日、前32個月、前2年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加；可編程定量控制器（可使用外部輸入信號或MODBUF指令啟動）； 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備；工作參數可固化到機內的FLAFH存儲器中，上電時自動調出；用戶能夠通過E-mail傳送來的代碼文件實現軟件升級故障自診斷功能。故障時間計時器。
	工作電流	50mA（不連接鍵盤顯示和蜂鳴器不響的條件下）
	備用電流	使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失
	環境溫度	-10℃~70℃（大于此溫度范圍要求請與廠家聯系）
	工作時間	連續
傳感器	外夾式	M2適用管徑DN50~700mm
	信號電纜	專用，出廠標配5米，特定場合單根可加長于500米（不推薦）。
	防護等級	IP68（可浸水工作）
可測管道	管材	鋼、不銹鋼、鑄鐵、PVC、PE、PPR銅、鋁、水泥管等一切質地密致管道，允許有襯里（塑料盡量控制壁厚小于8mm，否則不密實會不能測量)。
	襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。
	直管段長度	上游≧10D，下游≧5D，距泵出口處≧30D。
可測管道	種類	水類
	濁度	≦20000ppm，污水測時效果好，絕大多數污水管道可穩定測量。
	溫度	-40℃~160℃
	流向	可對正反向流量分別計量，并可計量凈流量。

UTK-100 系列超聲波流量計是以“速度法”為原理，測量管內液體流量的儀表。它采用xj****的多脈沖技術、信號數字化處理技術及糾錯技術，應用于水類的在線計量與系統監測，實現流體的流速、流量、累積量的計量。
