- 產品名稱：超聲波明渠流量計
- 產品簡介：超聲波明渠流量計采用標準堰槽作為輔助測量手段，主要包括：全寬堰、矩形堰、三角堰、巴歇爾槽和P－B槽，目前比較常用的是巴歇爾槽。整套明渠流量計由轉換器、堰槽和超聲波液位計三部分組成。 流通順暢的明渠內，水的流量越大，水位越高；流量越小，水位越低。通過測量水位，可以反算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有

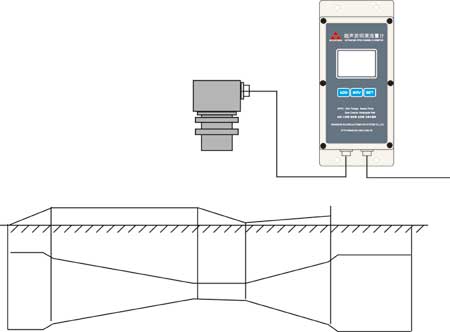

超聲波明渠流量計采用標準堰槽作為輔助測量手段，主要包括：全寬堰、矩形堰、三角堰、巴歇爾槽和P－B槽，目前比較常用的是巴歇爾槽。整套明渠流量計由轉換器、堰槽和超聲波液位計三部分組成。 |
 |
| 應用行業 |
| 該流量計主要用于有自由出流排水條件的河道、灌渠，工廠、市政污水排放及其他非滿管流量的測量。 |
| 測量介質 |
| 水、污水、及其他液體 |
| 正確選型： |
| 注：長期的現場應用經驗告訴我們，流量計使用當中出現的問題，80％以上是由于選型和安裝不當造成的，所以請務必向技術人員提供準確的數據。 |
| 安裝位置 |
| 盡量選擇在保證前面渠道比較直，水的流態比較穩定的位置，同時為了防止水的回流，要保證污水排放口低于流量計的 安裝高度。 |
技術指標
90°三角堰 | 矩形堰 | 巴歇爾槽 | P-B槽 | |
精 度 | 1.0-5.0%（和選擇的堰槽有關） | |||
測量液體 | 水、污水及其它液體 | |||
堰槽材質 | 塑料、不銹鋼、玻璃鋼、水泥等。 | |||
信號輸出 | 4-20mA DC（可以選擇對應瞬時流量或液位） | |||
顯 示 | 4位液晶顯示液位高度； | |||
測量功能 | 瞬時流量、累計流量、液位、溫度、運行時間。 | |||
環境溫度 | 0～45℃ | |||
防護等級 | 轉換器：IP65；傳感器：IP67 | |||
工作電源 | 24V DC 500mA | |||
巴歇爾槽流量范圍
類 | 序 | 喉道寬度 | 水頭范圍 ha （m） | 流量范圍Q（m3/h） | 淹沒比 | ||
b （m） | ***小 | ***大 | ***小 | ***大 | σ （%） | ||
（1） | （2） | （4） | （5） | （6） | （7） | （8） | |
小 | 1* | 0.025 | 0.015 | 0.21 | 0.32 | 19.44 | 0.5 |
2* | 0.051 | 0.015 | 0.24 | 0.65 | 47.52 | 0.5 | |
3 | 0.076 | 0.030 | 0.33 | 2.77 | 115.56 | 0.5 | |
4 | 0.152 | 0.030 | 0.45 | 5.40 | 399.60 | 0.6 | |
5 | 0.228 | 0.030 | 0.60 | 9.00 | 903.60 | 0.6 | |
6 | 0.250 | 0.030 | 0.60 | 10.80 | 900.00 | 0.6 | |
標 | 7 | 0.300 | 0.030 | 0.75 | 12.60 | 1440.00 | 0.6 |
8 | 0.450 | 0.030 | 0.75 | 16.20 | 2268.00 | 0.6 | |
9 | 0.600 | 0.050 | 0.75 | 45.00 | 3060.00 | 0.6 | |
10 | 0.750 | 0.060 | 0.75 | 90.00 | 3960.00 | 0.6 | |
11 | 0.900 | 0.060 | 0.75 | 108.00 | 4500.00 | 0.6 | |
12 | 1.000 | 0.060 | 0.80 | 108.00 | 5400.00 | 0.7 | |
13 | 1.200 | 0.060 | 0.80 | 126.00 | 7200.00 | 0.7 | |
14 | 1.500 | 0.060 | 0.80 | 162.00 | 9000.00 | 0.7 | |
15 | 1.800 | 0.080 | 0.80 | 288.00 | 10800.00 | 0.7 | |
