- 產品名稱：TDS-100H手持式超聲波流量計
- 產品簡介：TDS-100H手持式超聲波流量計采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高；雙平衡信號差分發射、接收電路，可有效抵御變頻器、電視塔、高壓線等強干擾源的干擾；內置可充電鎳氫電池，可連續工作12小時以上；優化的智能信號自適應處理，用戶無需任何電路調整。
TDS-100H手持式超聲波流量計說明書 (2) - 副本.doc
歡迎您選用性能優異、功能齊全的TDS-100H手持式超聲波流量計。使用前請仔細閱讀本說明書。
TDS-100H手持式超聲波流量計采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高；雙平衡信號差分發射、接收電路，可有效抵御變頻器、電視塔、高壓線等強干擾源的干擾；內置可充電鎳氫電池，可連續工作12小時以上；優化的智能信號自適應處理，用戶無需任何電路調整。
TDS-100H超聲波流量計大量的選用了世界******半導體生產廠商，諸如：Philips, Maxim, Ti, Winbond 和Xilinx等。xj****的電路設計、***新器件的選用、優秀的硬件設計加上中英文用戶界面友好的軟件設計，使TDS-100H超聲波流量計受到了廣大用戶的好評。
§1.2 主要特點
* 中文幕液晶顯示 * 非接觸式測量
* 內置數據記錄器 * 內置可充電電池
* 高精度測量 * 測量范圍大
* 體積小，重量輕 * RS-232標準數據接口
§1.3 工作原理
當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間******相同（***一可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。
其關系符合下面表達式：
其中：
θ：聲束與液體流動方向的夾角
M ：聲束在液體中的直線傳播次數
D ：管道內徑
Tup：聲束在正方向上的傳播時間
Tdown：聲束在逆方向上的傳播時間
ΔT=Tup-Tdown

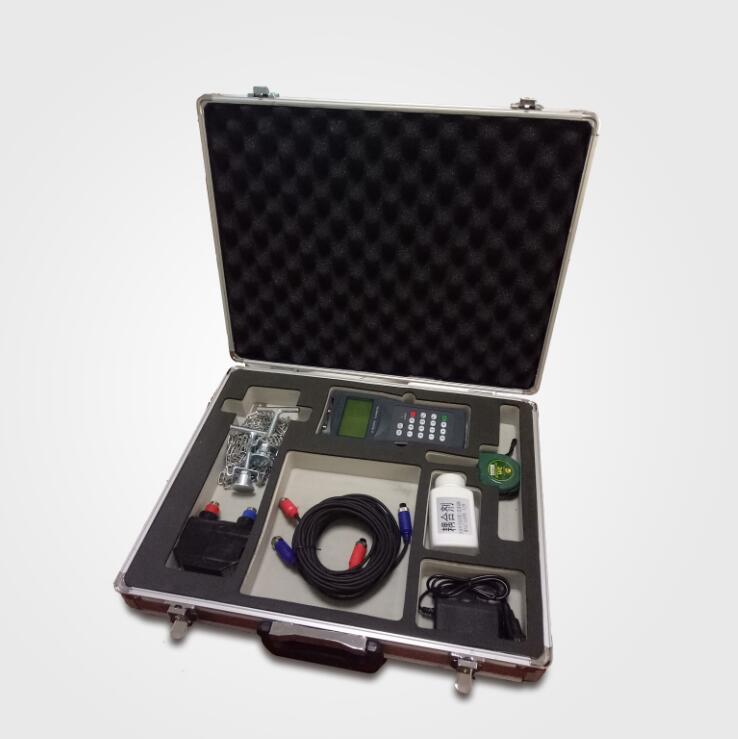

§1.4裝箱單（標準配置）
開箱后請仔細核對以下配件，如有不附請及時與廠家聯系。
名稱 | 數量 |
主機 | 1個 |
偶合劑 | |
中型傳感器DN50-1000 | 2只 |
超聲波專用信號電纜 | 2套 |
電源適配器 | 1個 |
拉緊器 | 2根 |
卷尺 | 1個 |
說明書 | 1本 |
手提保護箱 | 1個 |
線 性 度 | 0.5% |
重 復 性 | 0.2% |
準 確 度 | 示值的±1%，流速＞0.2 m/s |
響應時間 | 0-999 秒, 使用者任選 |
流速范圍 | ±32 m/s |
測量口徑 | 15-6000mm |
累 積 器 | 7位正、負、凈累積器 |
液體種類 | 各種能夠傳導超聲波的單一均勻的液體 |
安 全 性 | 設置值的鎖定，更改數據需解鎖 |
顯 示 | 2× 10 中文或2 × 20 英文 |
通信接口 | RS-485, 波特率75-57600, 同時兼容富士超聲波流量計，也應用戶的要求兼容其它產品 |
傳感器電纜 | 標準為5m × 2，也可加長為10m × 2 |
電 源 | 3 節AAA 內置Ni-H電池，每次充滿電可持續工作12小時， AC100-240V的適配器 |
數據記錄 | 內置數據記錄儀，可記錄2000行數據 |
手動累積器 | 7位，按鍵即可開始用于校準 |
外殼材料 | 阻燃ABS |
外形尺寸 | 210 × 105 × 40mm |
主機重量 | 500g 包括電池 |
TDS-100H手持式超聲波流量計內置的Ni-H電池，在充滿電的情況下，可以連續工作12小時以上，外部的供電則需要充電器。
電池充電電路采用恒流恒壓方式。這種方式的特點是開始的時候充電速度快、在電池即將充滿時充電緩慢。在充電過程中，當綠燈亮?xí)r表示已經充足到電池容量的95%；紅燈熄滅時，則表示電池已經充滿電。
由于電池接近充飽和時，充電電流變得越來越小， 所以就不會產生過充問題，這就是說充電過程可能持續很長，當全天候測量時充電器可以一直插著。
本手持式流量計設置了一個電池檢測功能。它只是根據電池兩端的電壓進行計算的。當CHARGE（充電指示燈亮?xí)r），特別注意是在電池電壓因該在7.4 –7.6V時，電量僅夠工作一小時起提醒作用，請及時充電。
