傳感器 電波在線傳感器說明書（ver1.03卓瑪 ）.doc

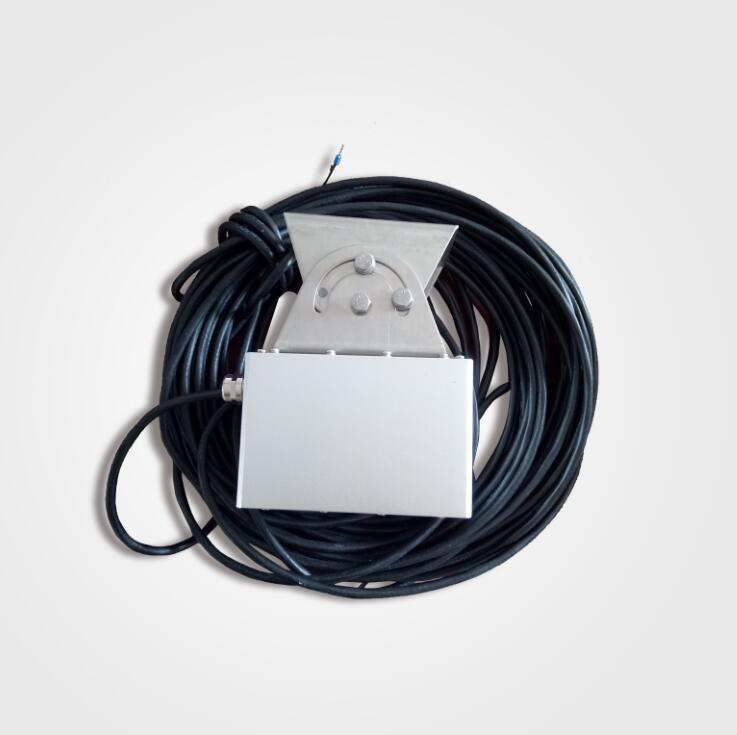

SVR雷達（電波）流速儀是一款xj****的流速測量儀器，其使用雷達技術實現簡單、快捷的非接觸式水面流速測量。非接觸式雷達測流系統測速時設備不受污水腐蝕，不受泥沙影響；土建簡單，少受水毀影響，便于維護，保障人員安全。不僅可用于平時流速監測，而且特別適合承擔急難險重觀測任務。
SVR雷達（電波）流速儀集成了很多******技術。例如使用精密的平面窄帶陣列雷達傳感器、數字信號處理、流速方向識別、垂直角度的自動校正等；該儀器可以測量的***大流速是10m/s，檢測靈敏度高達3cm/s。
我們非常希望用戶在使用SVR雷達（電波）流速儀之前閱讀本手冊，這樣您將會更好的掌握如何使用這臺xj****的測速儀器。本手冊詳細介紹了SVR雷達流速儀的使用方法、維護及注意事項等。
SVR 使用說明書
注意事項及使用限制條款
注意：請正確使用（按照所示文本說明），并******遵守下列注意事項，則不會對儀器和人體造成危害。
圖例：
說明：注意 / 警示
涉及在運輸、使用、維護過程中的注意事項，務必仔細閱讀。
需注意的事項如下：
操作環境及用電注意事項
警告：不要在有或可能具有易燃易爆氣體的場所中使用該儀器。
注意：不要將儀器放置于極端溫度中，并且避免靜電。
儀器操作
注意：無論在使用、保存或運輸儀器的過程中，都應小心取放，切勿跌損。
注意：本雷達（電波）流速儀的安裝和設置只能由專業技術人員安裝操作。
注意：請務必不要打開雷達流速儀前蓋或對其做任何改動，否則將導致保修無效。
注意：如果儀器發生故障，請一定交予售后維修，請勿私自拆裝！
2 RS485接口
警告： RS485相連的系統設備或電腦設備須***符合BS EN60950/IEC950標準。
儀器部件
警告：該儀器不配備備用零件，不得擅自拆卸儀器部件。
有害物質管理
丟棄SVR請遵守有害物質管理條例，按廢棄電子/電氣產品處理。
警告：不要將廢舊儀器丟入分類廢物或城市垃圾中。
2 使用限制規章
SVR的設計符合常規性、安全性的要求。
聲明
SVR的設計符合并遵守低電壓指標的要求。
SVR雷達（電波）流速儀是研發***新產品，該儀器采用了K波段平面微帶陣列天線，能量集中，低功耗；儀器集成了垂直角度補償、流速平均、信號強度檢測、串口通信控制等功能，非接觸式雷達測流系統測速時設備不受污水腐蝕，不受泥沙影響，土建簡單，少受水毀影響，便于維護，保障人員安全。不僅可用于平時環境監測，而且特別適合承擔急難險重觀測任務。
本手冊詳細介紹了SVR雷達流速儀的使用方法、維護等。
本產品有電路接口：RS485；設備采用標準的Modbus-RTU協議，為滿足客戶個性化需求，。
1.1儀器特點
? 非接觸、安全低損、少維護、不受泥沙影響
? 能勝任洪水期高流速條件下的測量
? 具有防反接、過電壓保護功能
? 系統功耗低，一般太陽能供電即可滿足測流需要
? 多種接口方式，既有數字接口又具有模擬接口，兼容標準Modbus-RTU協議方便接入系統；
? 具備無線數據傳輸功能（選配）
? 可獨立與現在運行中的城市水情、污水、環境自動測報系統聯機
? 測速范圍寬，測量有效距離遠達10m
? 多種觸發模式：周期、觸發、手動、自動
? 安裝特別簡單，土建量很少
? 全防水設計，適合野外使用
引腳 | 說明 |
紅色 | DC12V 電源 輸入 |
黑色 | GND 電源地 |
灰色 | 485 _A 輸出 |
藍色 | 485 B 輸出 |
屏蔽 | 接地線 屏蔽層 |
