11-SVR在線雷達顯示表說明書.doc

簡便、快捷、準確、可靠、穩定的渠道與河流測量裝置一直是各國流量測量zj****的追求，受科學技術自身?xiàng)l件的限制，始終沒能解決好這一難題。

我們使用雷達流速傳感器，采用單點流速法結合水文流體學，通過單點流速推演河道平均流速，并結合水位，水流斷面面積計算水流量。

任意一個河流或渠道，只要有一臺SVR測量?jī)x，就能準確測出水的流態、流速數據及流量。

一、 特點

（1）、單只流速傳感器，安裝方便（懸掛安裝水面以上），并可隱蔽安裝，做到長期穩定可靠工作。

（2）、既可順流、也可逆流測量，如需要可雙向測量，正反兩個方向流量分別存入不同存貯區域，方便流量統計。

（3）、大屏幕點陣顯示，不僅有中文，還有配合圖形，方便操作及流態分析。

（4）、可選配實時顯示流速曲線、圖形軟件，便于水流流態分析研究。

（5）、低功耗測速，傳感器便于野外無交流電時長期工作。

（6）、可配接多種水位測量?jī)x表，如壓力式、浮子式、超聲波式。

（7）、具有USB、RS485通訊口，可實現數據遠程傳輸。

（8）、便攜式具有數據存貯功能，便于測量情況分析。

二、主要技術指標

應用范圍：

可以測量所有河流及渠道可以是矩形、梯形或涵洞或自定義型渠道河道流速流量。

主機：

供電電源AC220V/DC12V、±20%

溫度：-20℃—50℃

濕度：小于90%

流速傳感器：

溫度：-10℃—60℃

***高耐壓（包括輸出信號線接頭）：水下800米。

流速測量性能：

起點流速0.02米/秒，***大流速≤5m/s，大于5m/s要定貨可以到10米。

測量精度：±1%±2mm/s

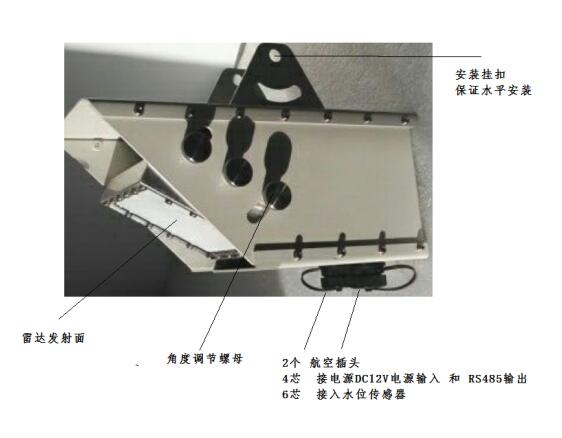

SVR-傳感器外形圖(安裝示意）

傳感器通常安裝常規水面正上方，水平安裝，傳感器發射面迎流方向

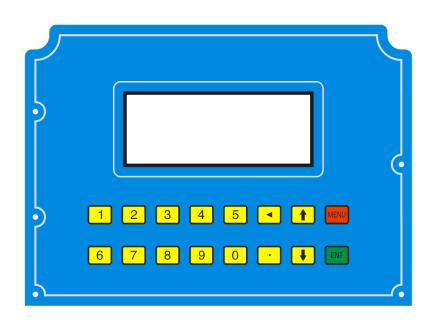

按鍵功能

0~9數字鍵：輸入數字

‘.’鍵：1，切換輸入數字的正負號。2，輸入小數點。

‘<’鍵：在輸入數字時刪除左邊的字符。

‘^’鍵：向左或者向上移動游標。

‘v’鍵：向下或者向右移動游標。

‘MENU’鍵：1，從監視頁面進入主菜單。2，放棄輸入過的參數并返回上一級菜單。

‘ENT’鍵：1，從監視頁面進入主菜單。2，從主菜單進入次級菜單。3，確認保存用戶輸入的內容。

三、 安裝條件

1.流速傳感器安裝

流速傳感器首先安裝在水面中心位置以上，應盡量水平位置，傳感器發射面與水面成30度-45度夾角，河流渠道安裝點附近應無分支，流場較穩定（不確定情況下可先用便攜式測量現場流速分布情況），確定傳感器固定位置及方法。目前常用的傳感器固定方式有固定支架式（固定在岸邊）、測橋懸掛式。

對于便攜式，在有條件河流及渠道上, 可預先設置專用測試點，以方便測量。

2.水位計安裝

     可以使用壓力水位計，浮子水位計，超聲波水位計，具體安裝請產考相關產品自帶說明書指導安裝。

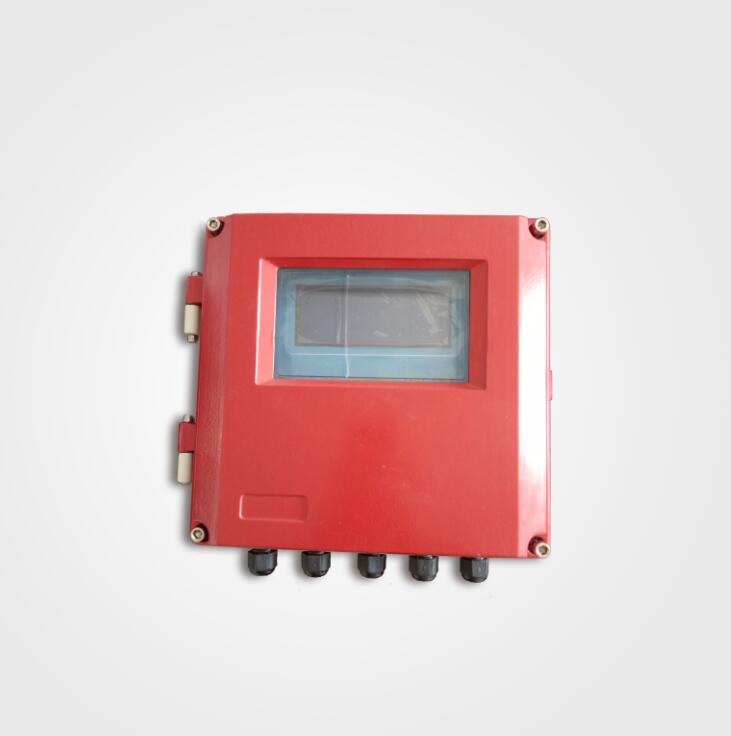

3.主機安裝

在選型前要求確定現場電源供電情況要預先告知廠家，可選AC220V（功率20W），DC12V（功率5瓦），太陽能供電（需選擇功率100瓦太陽能板，以便長期陰雨天氣供電）。

野外安裝時，可配相應儀表箱。（有工程塑料防暴、防水型，不銹鋼外殼型，鋼板噴塑外殼型）

儀表可配GSM，GPRS，CDMA通訊；在確定方案前，需先查看現場通訊信號是否滿足要求？

其它不確定因素,請與廠家聯系。
