電磁明渠流速/流量計簡介

一、概述

電磁市明渠流速/流量計是一種專

為水文監測、江河流量監測、農業灌溉、市政給

排水、工業污水處理等行業流速/流量測量而設

計的一種便攜式測量儀表。它采用了特殊的微功

耗設計方案，全數字信號處理技術，使得儀表測

量更加穩定可靠，測量范圍寬，測量精度高，可

廣泛用于水文、水利、農灌、給排水等領域需要

經常移動測量的場合。

二、特點

1、長期可連續工作測量傳感器無可活動部件，不會產生纏繞。

2、顯示器采用高清晰背光源LCD大屏幕觸摸屏顯示器，全中文漢字菜單顯示，操作簡單，使用方便，不管是白天還是夜晚都可清晰讀數。

3、 儀表可同時顯示流速、水位、流量等多項測量參數。

4、 功能強大，儀表可做流速儀使用，也可做流量儀使用（外接液位傳感器，可以輸入規則或者非規則斷面刨面圖）。

5、數據保存功能，***多可保存2個月測量數據。

三、主要技術參數

1、測量范圍：流速測量0.05m/s～10m/s（分辨率1mm），

（流量測量為一點法算法）渠底寬≤20m，渠深≤20m，邊坡系數0～10

2、 測量精度：±1.0%FS

3、 供電方式：太陽能供電，或者AC22OV,DC24V供電

4、大屏幕液晶背光源顯示器，全中文漢字顯示，可同時顯示流

速、水位、流量等測量數據

5、 通訊接口：485接口

6、 測量介質電導率：>50μs/cm

7、 介質溫度： 0℃～60℃

8、環境溫度：-10℃～50℃

四、工作原理

電磁式式明渠流速/流量計是利用法拉第電磁感應定律制成的，當導電流體沿流速傳感器的交變磁場中做與磁力線垂直方向運動時，導電流體切割磁力線產生感應電勢，在與導電流體軸線和磁力線相互垂直的流速傳感器側壁上安裝了一對信號電極，該電極把產生的感應電勢檢出。此感應電勢與流速成正比，測出該感應電勢就可導出流過流速傳感器側面的導電流體流速。此流速信號（感應電勢）輸入流量顯示儀經放大轉換成與流速信號成正比的數字量信號，由此實現流速的測量。同樣流量顯示儀將流速信號、以及人工輸入的水位數據及渠道的各種參數通過顯示儀內設置的水利數學模型進行運算，從而得到過水端面的水流量: 過

水端面水流量=渠寬×(水深-泥位高度) ×邊坡系數×(平均流速×水利模型系數)。

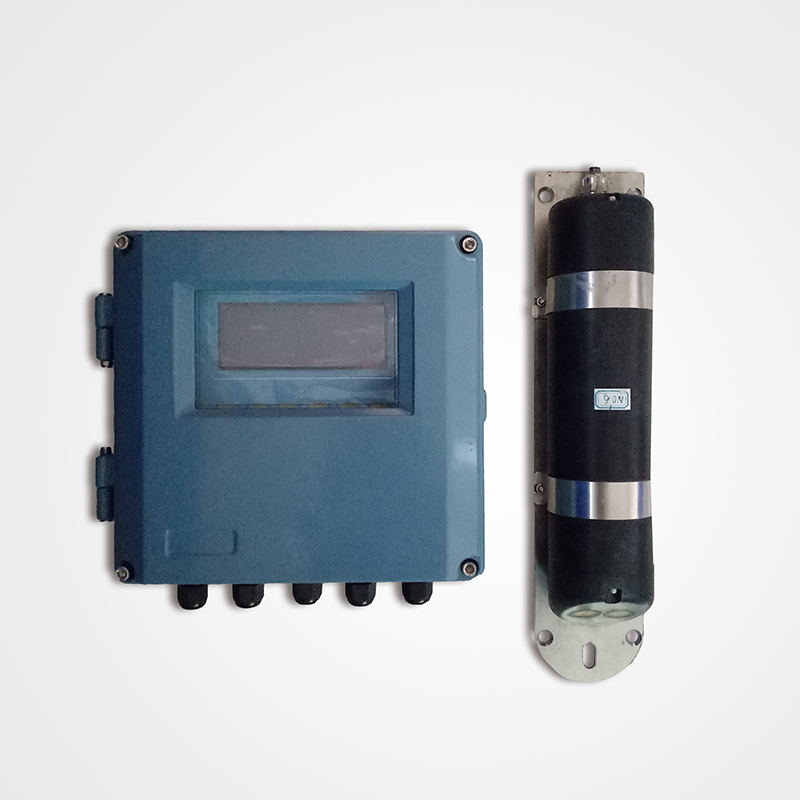

五、結構與組成

流速測桿  一只

流速流量顯示表  一只

超聲波液位傳感器  一只

安裝支架（客戶定制選配）
