- 產品名稱：UTL-B超聲波明渠流量計
- 產品簡介：
一、用途
本儀表與量水堰槽配用使用，主要用來測量污水廠、企事業單位的污水排放口、城市下水道的流量。由于這種儀表采用超聲波穿過空氣，以非接觸的方法測量。因此，在沾污、腐蝕性液體情況下，比其他測量形式的儀表具有更高的可靠性。
本儀表有數據存儲功能。除存儲本儀表流量記錄外，還可以接入其它儀表的（4～20）mA信號。存儲的記錄可以通過儀表上的按鍵查看，或通過RS-232、RS-485短信遠程通訊傳輸。
二、儀表的組成及外形尺寸

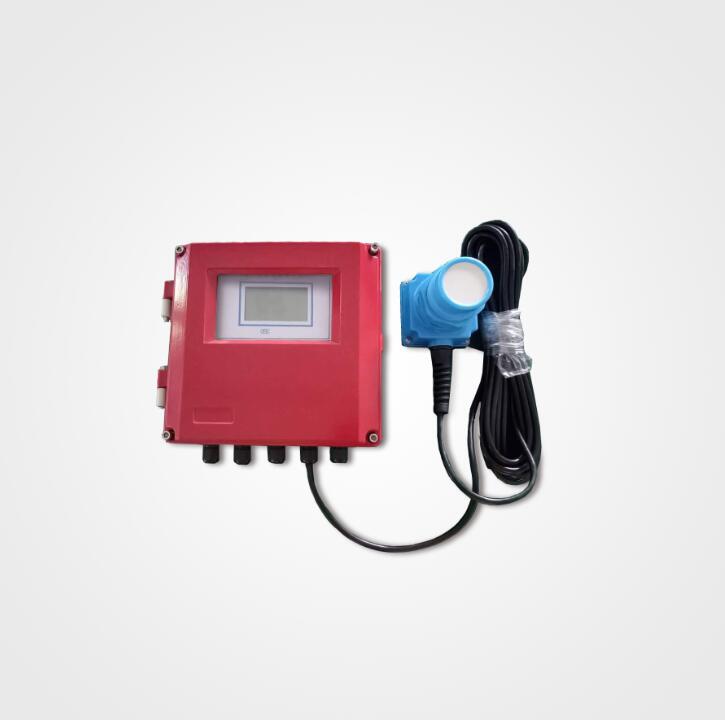

1、儀表的組成
本儀表產品主要由儀表、探頭部分組成（關鍵零部件采用：計算機板、顯示板、液晶屏、液位傳感器（探頭）。
注意：超聲波明渠流量計應用中，須***與量水堰槽配合使用。本產品沒有提供量水堰槽。應用中根據應用現場條件，參考本說明書的第七章，或其它資料自行構造。
主要技術指標及技術參數
1. 流量范圍：0m3/s～10m3/s （由配用的量水堰槽的種類、規格確定）
2. 累計流量：8位十進制數，累滿8位后自動回零，重計
3. 準確度：±5%
4. 測距范圍：0.4m～2m（從探頭底部起0.4m內是盲區，0.4m～2m內為測距范圍）
5. 測距準確度：±3mm （在1m量程內標定的結果）
6. 液位分辯：1mm
7. 工作環境溫度：-20℃～55℃
8. 儀表防護等級：儀表顯示部分：IP66(儀表下部的過線孔要堵死)；探頭部分：IP68
9. 供電電源：
交流供電：（220V±22V） 6W
直流供電：12V-24V 300mA
交流、直流（不大于24V）供電同時存在時，儀表使用交流供電；交流掉電，自動接通直流。
明渠內的流量越大，液位越高；流量越小，液位越低（參見圖五a）。對于一般的渠道，液位與流量沒有確定的對應關系。因為同樣的水深，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量量水堰槽內水流的液位，再根據相應量水堰槽的水位-流量關系，反求出流量。
量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-1990中查到。
每種類型的量水堰槽，都有自己的固定水位-流量對應關系。計算水位-流量關系時，三角堰要求要有渠道寬B、開口角度、上游堰坎高p的參數；矩形堰要有渠道寬B、開口寬b、上游堰坎高p的參數；巴歇爾槽只要求有喉道寬度的參數b。
