- 產品名稱：LS20B流速儀
- 產品簡介：LS20B測算儀說明書.doc
LS20B型便攜式流速流量儀（簡稱便攜式流速儀）是專門為水文站、廠礦、環保監測站、農田排灌、水文地質調查等部門在野外進行明渠流速流量測量而研制的。

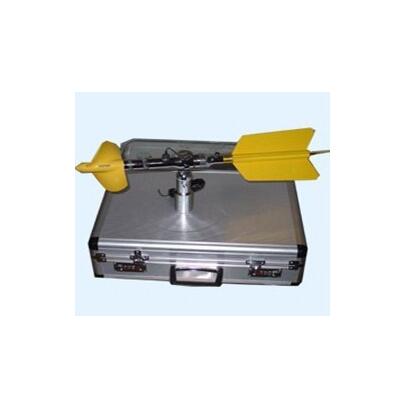

便攜式流速儀主要由LS20B型旋槳式流速傳感器、LS-A型流速測算儀、測桿組成。全套儀器置于高級鋁合金密碼箱內。使用時，按圖1所示組裝成一體，接通信號線，即可進行各明渠中流速的測量，并自動顯示流速。 圖1. 便攜式流速儀安裝圖
該儀器結構簡易、輕巧方便、耗電省、功能齊全、自動化程度高、穩定可靠，符合國家明渠流量測量標準，配置60度高溫旋槳，是國內目前新型的便攜式流速測量儀器。
一．儀器的技術要求：
KN
測速公式：V ＝ ——————— ＋ C(m/s)(自動計算)
T
儀器編號： ＿＿＿＿＿、K＿＿＿＿＿、C＿＿＿＿＿＿
旋槳結構：螺旋曲面雙葉片，左旋，PC 塑料
旋槳回轉直徑D : 1 20mm旋槳水力螺距b : 20Omm
儀器起轉速VO : ≤0.04m/S檢定曲線臨界速Vk : 約0.13m/s （直線公式起點）
流速測量范圍V : 0.05 ~15m/s信號部件結構：磁鋼一干簧管電子開關
每一信號轉數：2 轉
檢定曲線相對誤差E : V ≥Vk 時，E ＜士1.5 ; V < Vk 時，E ＜士3 %
開關觸點容量：電流≤50mA ，電壓≤6V
干簧管工作壽命：7000 萬次
儀器連續工作時間：2 小時（懸移質含沙量≤50kg/m3 ，流速≤5m/s ，水深≤10m )
儀器工作水流條件水深范圍：0.2 ~50m水體水溫：O~40 ℃
懸移質含沙量：≤1Ookg/m鹽度：≤2g/L
顯示屏：4×16位液晶顯示
測量方式：測桿定位測量（亦可纜繩懸掛定位測量）
電源：DC8.4V（充電電池）,充滿后可連續工作40小時以上.
本儀器依據明渠測流的流速面積法原理設計，測出流速即可得流量 Q＝V·S（S為斷面面積）
1. 流速測定：
測流速時，由水力推動旋槳式轉子流速儀旋轉，內置信號裝置產生轉數信號，由下面公式計算流速：
KN
V＝———————— ＋ C（m/s）
T
式中：V：測流時段內平均流速（m/s）
K：槳葉水力螺距
C：流速儀常數
T：測流歷時（單位為S）
N：T時段內信號數
本儀器使用時，K 、C均為常數，測流時，只要測出T和N，即可算出流速。
2. 流量的計算：
流量測定根據明渠流量測量的流速面積法，先測出流速再乘以斷面面積即得流量。
3.1.1 右移鍵和上移鍵修改顯示屏。如：C值為0.0150，則先操作右移鍵，使光標移位到C＝.0100處，按動上移鍵，每按一次加1，重復按動，直到光標所處位數的數值與要求值一致，即為C＝0.0150即可。
修改K值、測量時間T的方法同上，先按右移鍵移位，然后按上移鍵加數，直到正確為止。按錯后可重復上述操作。
顯示屏中，K與C系數請按鑒定證書的參數輸入：
T表示自動測量的測量時間單位秒
3.1.2 按菜單鍵進入設置2
顯示屏中，自動為“0”符號表示自動測量，設置為“0”為自動測量，若需手動測量，應將該符號置為“1”。
顯示屏中，延時3秒，表示設置完進入測量界面，3秒鐘后，才開始處理自動測量。若是自動測量，儀器自動重復測次（間隔時間為延時時間）。若是手動測量，當需要測量時按啟停鍵進行測量與停止，待讀完數后，按一次啟停鍵，即可進行下一次測量。
斷面面積輸出：單位為平方米 設置后可以得出截面積的流量，公式Q＝V·S（S為斷面面
正常時，插上插頭開機，拔出關機，儀器電源即可通電顯示上次關機時所選用流速儀參數。參數設置如圖所示： 若參數相同，即可進入測流。
VER--版本號 7.2V 電池電壓
K=證書b值 3 自動測量間隔時間
T自動測量時間 V=顯示流速
Q瞬時流量 0自動；1手動
N 脈沖個數
圖1.測量顯示
上儀器共設3個按鍵：
菜單 啟.停 上移
右移
