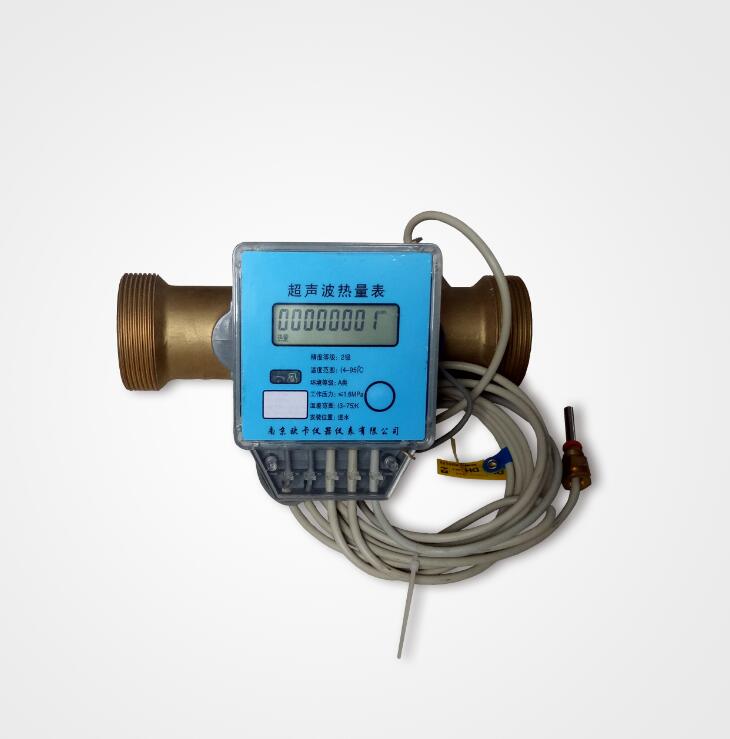

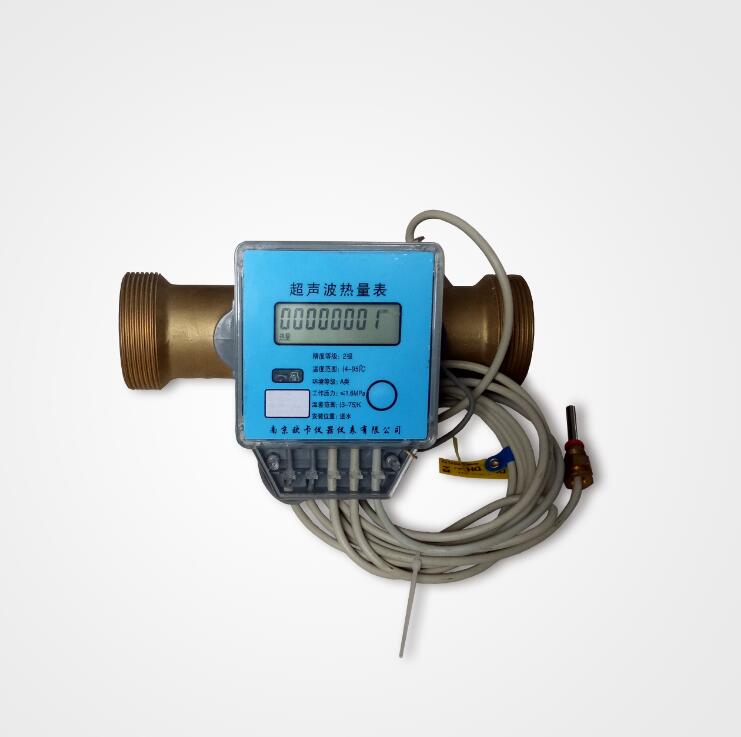

- 產品名稱：超聲波熱量表 小 口 徑使用說明書
- 產品簡介：UTR-1超聲波熱量表為機電一體化智能型熱量計量裝置，實現對冷、熱量的準確計量。該產品具有外型美觀、安裝方便、計量準確、運行穩定、壓損小、無堵塞無吸附等特點。
超聲波熱量表*********使用說明書DN20-DN25(1).doc
一、 UTR-1熱量表概述
UTR-1超聲波熱量表為機電一體化智能型熱量計量裝置，實現對冷、熱量的準確計量。該產品具有外型美觀、安裝方便、計量準確、運行穩定、壓損小、無堵塞無吸附等特點。******符合CJ128-2007標準及JJG225-2001國家標準檢定規程。應用于集中供暖、中央空調和冷熱聯供等熱量計量收費的采暖設施中。
二、 UTR-1超聲波熱量表的原理組成及特點
1、 原理組成
UTR-1超聲波熱量表用于計量以水為媒介的熱交換系統釋放或吸收的熱量，既可以用于采暖供熱系統，也可用于空調制冷系統。該產品主要由配對溫度傳感器、流量傳感器和計算器部分組成。配對溫度傳感器測量進水與回水的溫度、流量傳感器測量流經管道的熱水的體積，此兩項數據被采集后送至積分計算，計算出所使用的冷、熱量并顯示出來。
2、 設計及功能特點
● 流量管段：采用優質黃銅鍛壓、數控機床和組合機床加工而成，機械強度好，尺寸精度穩定一致。
● 導流管采用聚碳材料，熱膨脹系數小，反射片采用特殊材料，耐腐蝕、結垢，經過鏡面處理后可保證聲波在熱水中的正常傳輸，從而提高了產品的計量準確性。
● 流量傳感器：作為超聲波熱量表中的主要信號發生部件，采用進口壓電陶瓷片，性能穩定、一致性好，是超聲波熱量表實現高精度計量必不可少的因素之一。
● 溫度傳感器：采用專用PT1000高精度鉑電阻，并配置精密測量電路，保證高精度的溫度測量。
● 積分計算模塊：選用進口集成電路，該模塊具有多功能、微功耗、存儲空間大、速度快等特點，優化軟件、硬件設計兩方面，保證計算器長壽命低功耗穩定運行，并有很強的抗電磁干擾能力。
● 自我診斷功能：超聲波熱量表在穩定運行過程中，若出現信號通訊不正常、電池電量不足或人為破壞時，系統會將相對應的代碼顯示出來，在屏幕的右上角會顯示“故障”“ ”表示電量不足，系統并自動將數據保存下來，等待故障排除后恢復。
● 遠傳及集中控制功能：具有M-BUS通訊接口，可實現數據遠傳、集中控制
● 供電：內置環保鋰電池，工作壽命6年以上。
● 外型美觀，可四個方向任意懸掛，方便讀數，操作簡單。
● 安裝方便，具有防塵、防潮、防水、防拆卸及人為破壞等功能。
型號 | 公稱直徑 | ***大流量 | 常用流量 | ***小流量 |
DN（mm） | qs(m3/h) | qp(m3/h) | qi(m3/h) | |
UTR-1 | 20 | 5 | 2.5 | 0.05 |
25 | 7 | 3.5 | 0.07 | |
準確度等級 | 2級 | |||
壓力損失 | 小于0.025Mpa | |||
公稱壓力 | 1.6Mpa | |||
溫度傳感器 | PT1000鉑電阻 直插式 | |||
溫度計算范圍 | 4~95℃ | |||
溫差范圍 | 3~75K | |||
溫度分辨率 | 0.01℃ | |||
環境等級 | A類 | |||
防護等級 | IP65 | |||
供電類型 | 3.3V鋰電池，使用壽命6年以上 | |||
通訊方式 | 紅外、脈沖、RS485、M-BUS | |||
安裝位置 | 供、回水 | |||
安裝方式 | 水平或垂直 | |||
熱（冷）載體 | 水 | |||
測溫配件（選配） | DN20~25配測溫球閥 | |||
● 數據操作顯示
使用簡單方便，操作主要由單一的按鍵完成，每輕按一次按鍵顯示內容切換一次，切換到***后一項后從新開始，顯示停留在***后一次切換上。
切換順序為 ：熱量、入口溫度、出口溫度、溫度差、瞬時流速、累計流量、累計熱量
在正常工作情況下，按下按鍵5秒鐘自動進入檢定狀態。進入檢定狀態后第一個顯示的為流量檢定，再次輕按按鍵顯示的內容為熱量檢定，再次輕按按鍵退出檢定狀態。檢定狀態在30分鐘后自動退出，進入正常使用狀態。
● 熱量表的所有部件（包括流量管段部件、溫度傳感器和積分計算部件）安裝位置應避免暴曬、水淹、冰凍、化學和電磁污染，并方便拆裝和抄表。
● 流量計的安裝：
1） 安裝前應******清洗管道系統，清除支管內的麻絲、沙石等雜物，以免造成流量計故障
2） 流量計可水平或垂直安裝，為了便于超標顯示窗口可根據安裝情況調整位置
3） 水流方向應與流量計上的箭頭標示相一致
4） 前后管道直徑要與流量計口徑相符
5） 表前應留10DN，表后應留8DN的支管段（DN為熱量表的公稱直徑）
6） 流量計兩端應設置污物過濾器、關閉閥，以便于濾除污物、維修和更換
7） 安裝完畢后應在熱量表進口連接螺母與熱量表之間，測溫球閥與鉑電阻之間打鉛封
● 溫度傳感器的安裝
1） 帶有紅色標簽的溫度傳感器廠家已經安裝在流量計的出水口上，用來測量進口水溫度
2） 帶有藍色標簽的溫度傳感器應安裝在回水管道上，須***安裝在專用的測溫球閥或測溫三通上
3） 溫度傳感器導線不得隨意增減、變更。如有特殊需要，請及時告知生產廠家
● 日常維護
1） 熱量表安裝使用后應定期巡回檢查運行狀況和電池電壓是否正常，以防安裝過程中導致不可見的損壞
2） 當流量明顯減少影響供暖時，應及時進行過濾器的排污處理
3） 運行時間達到6年（2個檢定周期），或不到6年但顯示屏數據模糊不清，或顯示電量不足時，即應由專門技術人員更換電池，以免影響供暖的正常秩序
